HZ300C系統通信管理機

HZ300C通信管理機可用于電力系統，如公路、電氣化鐵路、地鐵、礦山、石化、冶金、樓宇及其它工業自動化領域的各智能設備及系統之間進行數據交換，以實現當?shù)鼗蜻h(yuǎn)程控制與智能設備通。

HZ300C實現對微機型繼電保護、測控裝置以及其他智能設備的通訊管理，負責調度主站、廠站監控系統以及DCS等監控系統對智能設備的監視和控制，對于調度自動化系統、變電站綜合自動化系統以及發電廠綜合監控系統的組網模式承擔著不同的樞紐作用。

一、特點

1、高性能：基于TI公司AM335X工業級處理器，采用嵌入式ARM-Linux操作系統，最高運行頻率800MHz，且內部采用一塊FPGA可編程邏輯芯片，提高裝置的實時性。

2、高可靠性：裝置內外圍器件均采用知名品牌的工業級器件，機箱采用無風扇鋁型材機箱，由導熱合金鑄件與前后面板組合而成，密封性及導熱性更好，更能適應惡劣的運行環境。

3、強抗干擾能力：裝置能通過GB/T 17626-2018 中規定的4 級的靜電放電干擾試驗(ESD)、 4 級的電快速瞬變脈沖群干擾試驗(EFT)、3 級的射頻場感應傳導騷擾抗擾度試驗(RS)。以及GB/T 7261-2016 規定的振動試驗、沖擊耐壓試驗、交變濕熱試驗。

4、豐富的對外接口：

（1）HZ300C提供2路RJ45 100M b/s以太網接口、2路USB接口、1路配置下載專用調試口、2路RS232\RS485\RS422多功能復用、8路擴展RS485串行接口。

（2）HZ310C提供6路RJ45以太網接口、2路USB接口、1路配置下載專用調試口、3路RS232\RS485\RS422多功能復用、8路擴展RS485串行接口。

HZ300C與HZ310C對比

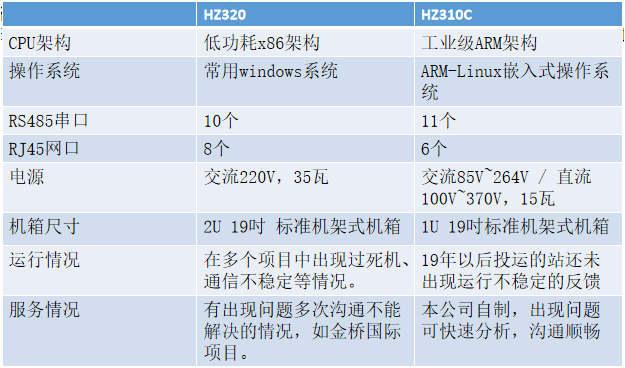

HZ300C通訊管理機與公司最常用的OEM產品HZ320通信管理機（研華ECU-4674）對比：

站內監控系統組網示意圖

1、對下用于對接站內設備通信，可通過網口或者RS485口連接站內的PLC、調試器、保護器、儀表等設備采集本地?cái)?shù)據。

2、對上通過運行HZ3000的通信組件實現與后臺監控通信功能，支持大量常見設備的通信協議，新設備的通信協議需要軟件研發部確認。對接第三方后臺監控系統一般支持TCP MODBUS協議，如果采用其它通信協議需要軟件研發部確認。

3、下圖是一個單網通信結構。雙網通信建議用兩臺通信管理機，做到雙網完全獨立。如果成本所限只能用一臺，可以把監控電腦和下位機設備接在同一級交換機，用管理機的雙網口分別接兩個交換機形成兩個這樣的網絡實現雙網。

典型應用場景示意圖-主從備用

為提高可靠性和便捷性，站點會當?shù)卦O(shè)置后臺監控，同時要求雙網雙通道備用，這種采用HZ300C通訊管理機主、從備用的雙網結構，能實現對調度要求的數據進行雙通道轉發。

通訊管理機級聯示意圖

1、在中大型的監控系統網絡中，當遇到設備比較多，數據量比較大時，單臺通訊管理機不能滿足要求，這時需要用多臺通訊管理機才能完成采集工作。
