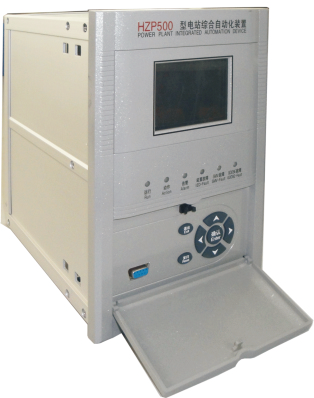

HZP500系列全數字化微機保護裝置

適用范圍

1、HZP500系列保護裝置適用于采用IEC61850通訊規約的110kV 及以下電壓等級的發電系統、輸配電系統和用電系統的保護、測量、控制和RTU等功能?？梢越M屏安裝，也可就地安裝到開關柜。

2、HZP500系列合并器是數字式光電電流電壓互感器（以下簡稱“光電互感器”）的合并單元。

3、HZP500系列數字化智能單元是將傳統一次開關設備接入過程層總線的智能終端設備。

產品特點

1、高性能、高可靠硬件平臺

采用高性能浮點DSP + FPGA + ARM的多CPU結構，全工業級平臺設計，配合可靠性嵌入式實時多任務操作系統，既保證保護計算的實時性和快速性，又保證界面的豐富度和可操作性。

2、無AD設計

全數字化，無AD設計，直接支持IEC61850-9-2協議，通過光纖以太網采樣。

3、支持GOOSE

支持IEC61850協議GOOSE服務，可放棄傳統的開入/開出板，通過光纖以太網采集開入信號以及發送跳閘命令。

4、高抗干擾機箱

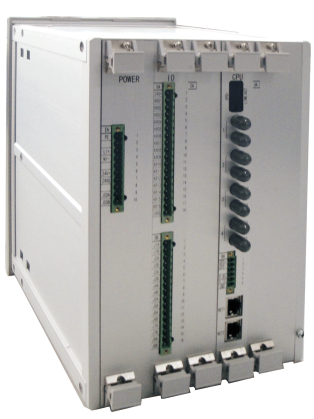

采用整體面板，加強型單元箱，抗強振動、強干擾設計，適應于惡劣環境。并采用全新后拔插組合結構，強弱電分離，強電直接從插件出線，保證裝置的高可靠性。

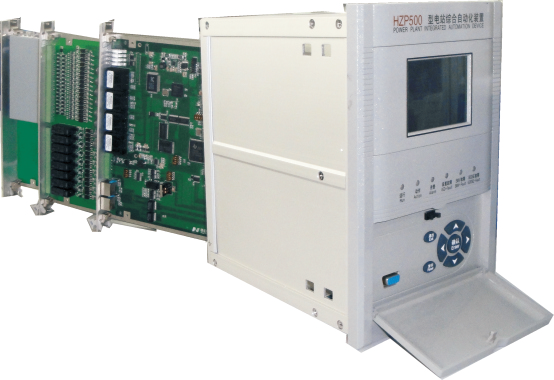

5、硬件模塊化

硬件模塊化結構設計，互換能力強，維護簡單，極大的減少了備品配件。

6、功能設計全面化

軟件采用功能模塊化設計，各種功能可靈活配置，以滿足用戶不同要求。

裝置可存入10套定值，修改定值、切換運行方式極為方便。

具有事故順序記錄和事故追憶功能，可保存最后200次帶時間、故障電流、電壓信息的事件記錄；大容量故障錄波，錄波時間由用戶整定，總錄波時間最長可達到20s，并且故障數據停電不丟失。

裝置內嵌定時硬件自檢功能，當裝置內部故障時能及時檢測到并告警。

7、全漢化的圖形用戶界面

實時顯示電流、電壓、頻率、功率及各種事件信息外，還可顯示接線圖，顯示界面可通過前面板的RS-232接口在線組態。按鍵操作簡單，中英文操作界面，多級用戶權限管理，便于現場運行維護人員操作。

8、高精度時鐘

裝置設計有高精度硬件時鐘電路，支持SNTP網絡對時及IRIG-B(DC編碼）對時，實現與系統時鐘同步。

1）HZP500系列合并器既可接入電子式或光電式互感器， 也能接入傳統互感器， 支持SNTP網絡對時，IRIGB對時，采用100M以太網接口和硬件解碼技術，具有100M滿流量數據處理能力。

2）HZP500系列智能單元可以實現傳統一次設備就地?cái)?shù)字化，具有智能五防功能，實現了跳閘接點和壓板的自檢功能解決了二次回路狀態監測的盲區，支持變電站二次系統的狀態檢修。既能戶外柜體安裝，也能組屏安裝，通訊規約符合IEC61850標準。

3）HZP500系列產品均支持IEC61850通訊：裝置提供雙口高速100M以太網接口，支持IEC61850/MMS協議，提供快速、高可靠性的通信。

主要技術指標

1、 額定電氣參數

1）交流工作電壓：AC220V，允許偏差20%～+20%，50Hz（60Hz） ± 1%

2）交流額定電壓：DC220V或DC110V，允許偏差20%～+15%

3）頻率額定值：50Hz或60Hz

2、二次電流（TA）額定值：5A或1A

3、 二次電壓（TV）額定值：100V或 100/√3V，110V或110/√3V

4、 保護精度

固有動作時間：≤30ms        時間定值誤差：≤±1%    開入分辨率：≤1ms

5、光纖通道參數

光纖類型：?jiǎn)文；蚨嗄？蛇x 光纖接口：ST

6、HZP500系列合并器主要技術指標 ：

采用回路精確工作范圍 ：

1）電壓 ：0.1Un～1.2Un         電流 ：0.2In～1.5In

2）模擬量測量精度 ：

3）電壓采樣誤差小于±0.2%(0.1Un～1.2Un)

4）電流采樣誤差小于±0.2%(0.2In～1.5In)

5）采樣同步誤差 ：不超過±0.2°

7、 HZP500系列智能單元主要技術指標 ：

1）開關量輸入 ：最多支持192路

2） 開關量輸出 ：最多支持160路

3）IEC81850-9-2規約 ：最多22路

4）GOOSE出口動作時間 ：不超過7ms（含繼電器出口時間）

8、 絕緣性能

1)絕緣電阻：裝置的帶電部分和非帶電部分及外殼之間以及電氣上無聯系的各電路之間用開路電壓500V的兆歐表，測量其絕緣電阻值，正常試驗條件下各電壓等級的各回路絕緣電阻不小于100MΩ。

2)介質強度：在正常試驗大氣條件下，裝置能承受頻率為50Hz，電壓為2000V，歷時一分鐘的工頻耐壓試驗，而無擊穿閃絡及元件損壞現象。

3)沖擊電壓：在正常試驗大氣條件下，裝置的電源輸入回路，交流回路，輸出觸點回路對地，以及回路之間能承受1.2/50us的標準雷電波的適時沖擊電壓試驗，開路試驗電壓5kV。

9、 耐濕熱性能

裝置能承受GB/T 7261-2000第20章規定的潮濕試驗，最高試驗溫度+40℃，最大濕度95%，試驗時間為2周期（48h）的交變濕熱試驗。

10、 振動

裝置能承受GB/T 7261-2000第16章規定的嚴酷等級為1級的振動響應試驗和振動耐久能力試驗。

11、 沖擊

裝置能承受GB/T 7261-2000第17章規定的嚴酷等級為1級的沖擊響應試驗和沖擊耐久能力試驗。

12、 碰撞

裝置能承受GB/T 7261-2000第18章規定的嚴酷等級為1級的碰撞試驗。

13、 抗電氣干擾性能

1）靜電放電抗干擾度：通過GB/T 14598.14 -1998 標準靜電放電抗干擾Ⅳ級試驗

2）射頻電磁場輻射抗干擾度：通過GB/T 14598.9 -2002 標準射頻電磁場輻射抗干擾度Ⅲ級試驗

3）電快速瞬變脈沖群抗擾度：通過GB/T 14598.10-2007 標準電快速瞬變脈沖群抗擾度A級(Ⅳ級)試驗

4）浪涌沖擊抗擾度：通過GB/T 14598.18-2007 標準浪涌沖擊抗擾度Ⅲ級試驗

5)射頻場感應的傳導騷擾度：通過GB/T 14598.17-2005 標準射頻場感應的傳導騷擾度Ⅲ級試驗

6）工頻磁場抗擾度：通過GB/T 14598.19-2007 標準工頻磁場抗擾度A級試驗

7）振蕩波抗擾度：通過GB/T 14598.13-2008 標準振蕩波抗擾度Ⅲ級試驗

14、環境條件

1）運行溫度：－10℃～+55℃ 儲藏運輸：－25℃～+70℃

2）相對濕度：不大于90%，不凝露 大氣壓力：80～110kPa

主要功能

1、線路保護測控單元

2、 主變保護測控單元

3、發電機保護測控單元

4、 電動機保護測控單元

5、 電容保護測控單元

6、 母聯備自投單元

7、站用變保護單元

8、 多功能測控單元
