PJZ系列現地控制（LCU）屏

屏適用范圍

?機組自動控制LCU屏用于各種容量、各種類型的水輪發電機的控制、調節、保護及通訊之用；

?公用系統LCU屏用于油、氣、水等公用系統的控制、調節、保護及通訊之用；

?開關站LCU屏用于開關站的控制、調節、保護及通訊之用；

?閘門自動控制LCU屏用于各種閘門的控制、調節、保護及通訊之用；。

?泵站自動控制LCU屏用于各種規模、電壓等級的泵組的控制、調節、保護及通訊之用。

?采用GGD屏大玻璃門結構，玻璃門框由鋁型材組成，防護等級IP42；

?外形尺寸：2260×800×600 （高×寬×深），表面噴塑，內部裝有接地銅排，前后門均用銅編織線接地，底板密封，能防蛇鼠等鉆入；

?采用PLC加觸摸屏的自動控制技術；

?要求高的LCU屏，可以采用雙CPU、雙以太網、雙電源的國際品牌PLC；

?可與上位機和電站其他設備組成星形以太網或環形以太網；

?要求高的可與上位機和電站其他設備組成雙星形以太網或雙環形以太網。

1.采用國際品牌PLC(法國施耐德、美國通用、德國西門子)+真彩觸摸屏

2.機組控制采用PID調節，調節快速、超調在3個擺動內完成；

3.全部采用100Mbps高速以太網通訊。

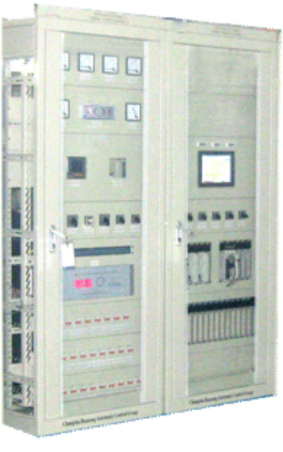

雙CPU機組LCU屏

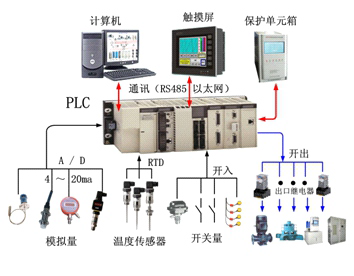

國際品牌PLC的使用

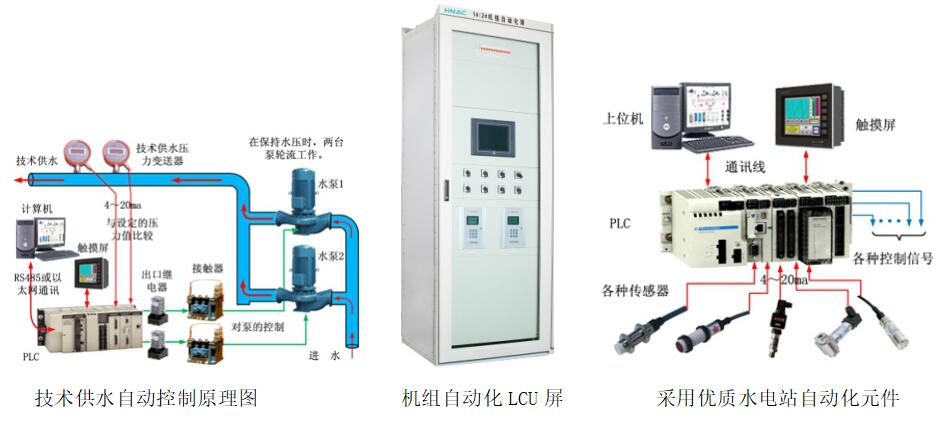

1.機組自動控制LCU屏

1)完成水輪發電機機組的自動開機、同期、停機、發電機有功功率調節、無功功率調節、發電機工況的轉換等；

2)各種電量及非電量參數的測量；

3)水機保護（軸承溫度、導葉、甩負荷等）；

4)蝶閥、閘閥、球閥等進水閥的控制；

5)與上位機以太網聯網。

2.公用系統LCU屏

1）完成油、氣、水等公用系統的控制、調節、保護及通訊；

2）油、氣、水等壓力參數的測量；

3)水庫水位、前池水位、尾水位的測量；

4)直流電源的控制與通訊；

5)電度計量的通訊；

6)與上位機以太網聯網。

3.開關站LCU屏

開關站各斷路器的控制。

4.閘門自動控制LCU屏

1）各種閘門（平板閘門、弧形閘門、單吊、雙吊等）的自動控制、調節、保護及通訊；

2）配置開度傳感器、荷重傳感器等自動化元件，測量閘門開度、荷重等參數。

5、泵站自動控制LCU屏

1）各種泵組的自動控制、調節、保護及通訊；

2）實時監視電流、電壓、溫度、振動與擺動、葉片角度、機組轉速等數據，實現現場設備控制與調節。
