光伏發電

太陽能光伏發電是指太陽能電池方陣在光照的條件下產生直流電，通過匯流箱匯流，輸入直流配電柜中然后接入并網逆變器轉換成交流電輸出，然后經過升壓變壓器升壓，通過高壓柜與外網進行連接,各設備運行情況由通訊監控系統進行監控和記錄。

光伏發電系統的組建形式

光伏發電系統的組建形式可以分為三大類型 ：

1.集中式光伏發電系統

這種都是規模巨大的光伏電站，光伏電站的容量都在MWp以上，采用大型逆變器（250kW~1000kW）。

2.分布式光伏發電系統

這種光伏電站的規模一般都在1MWp以下， 采用組串式逆變器（5kW～60kW）。

3.戶用光伏發電系統

是一種安裝在家庭住宅或小型建筑上，將太陽能轉化為電能的小型分布式發電系統。它通常與電網連接（并網系統），也可設計為離網或混合系統，滿足家庭用電需求并降低電費支出。

光伏電站的工作模式有兩種：

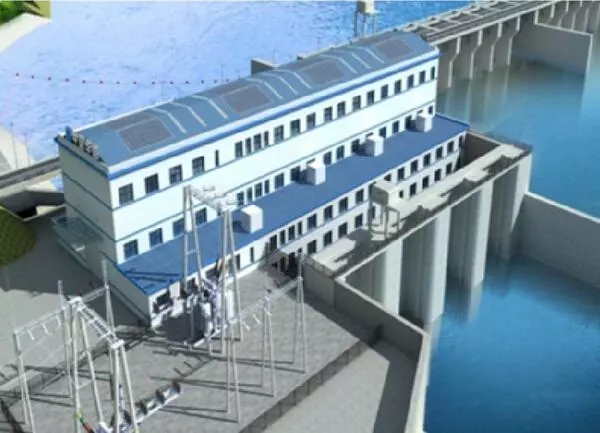

（1）并網光伏發電系統 ：光伏電站與電網連接在一起，將光伏能量送入電網。在近幾年的光伏發電體系中，并網光伏發電系統是主要的發展方向，不用安裝儲能的蓄電池，節省了儲能裝置的費用。在水電站建設的光伏電站是并網光伏發電系統。

（2）獨立光伏發電系統（離網系統） ：光伏電站與電網不連接，獨立發電，自產自用。需要配置數量較大的儲能蓄電池。

集中式光伏電站系統

集中式都采用大型逆變器，容量 在250kW～1000kW）。 光伏組件將太陽能轉換成直流電 能，經過匯流箱匯總，再集中到直流 配電柜，然后送入大型逆變器，將直流電轉換成交流電。 交流電經交流柜送到升壓變壓 器，送入電網。

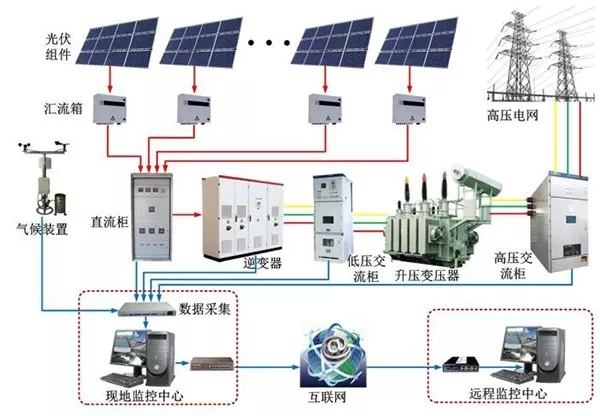

集中式光伏電站系統結構

并網光伏發電系統

并網太陽能光伏發電是指太陽能電池方陣在光照的條件下產生直流電,通過匯流箱匯流,輸入直流配電柜中然后接入并網逆變器轉換成交流電輸出,然后經過升壓變壓器升壓,通過高壓柜與外網進行連接,各設備運行情況由通訊監控系統進行監控和記錄。光伏發電連接到國家電網,成為電網的補充。

光伏并網發電系統

光伏并網發電系統組成

并網光伏太陽能發電系統由太陽能電池組件、 直流防雷匯流箱、直流配電柜、逆變器、 升壓變壓器、交流配電柜、公共電網、監 控系統等組成了并網式光伏電站 。

光伏并網發電系統的應用范圍

并網光伏發電系統是集中式大型并網光伏電站,主要是將所發電能直接輸送到電網,由電網統一調配向用戶供電。

分布式光伏發電系統

分布式太陽能光伏發電是指在用戶現場或靠 近用電現場配置較小的光伏發電供電系統，以滿足特定用戶的需求，支持現存配電網的經濟運行， 或者同時滿足這兩個方面的要求。其運行模式是 輸出的電能供給建筑自身負載，余量或不足的電力通過聯接公共電網來調節。

分布式光伏發電系統組成

分布式光伏發電系統由光伏組件、逆變器、交流配電柜、并網變壓器、公共電網、計算機監控系統等組成。

應用案例

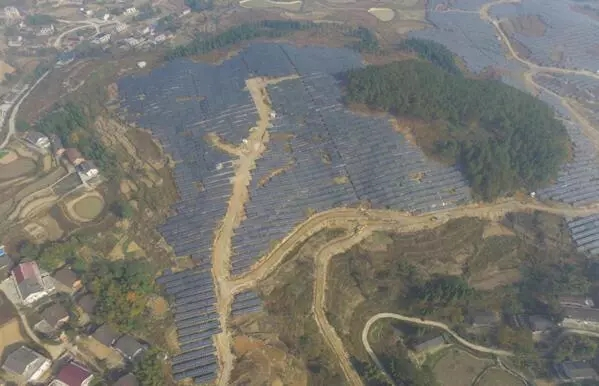

瀘溪縣93個貧困村光伏扶貧EPC總承包項目

由湖南省瀘溪縣人民政府重點開發的“瀘溪縣93個貧困村光伏扶貧項目”由華自科技股份有限公司EPC總承包，旗下控股子公司湖南格萊特新能源發展有限公司安裝施工。

項目建設規模13MW以上，分布于瀘溪縣93個貧困村，建成后，預計年發電量約1200多萬千瓦時，發電收益1000萬以上，極大增強了建檔立卡貧困村集體經濟實力，變“輸血”為“造血”，幫助貧困戶長期穩定增收。

六合鎮麻鋪村800kW光伏扶貧項目

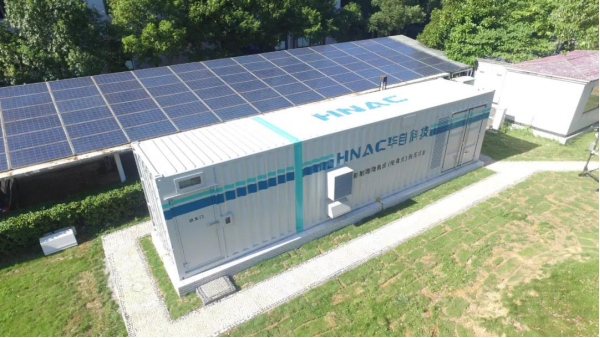

多能物聯技術應用——華自科技園區微電網示范站項目

華自科技園區微電網項目，是滿足園區用能的多樣性、安全性、經濟性及先進性的示范應用。項目在原有500kW光伏的基礎上，新增建設500kW/1MWh儲能及多個交、直流充電樁，通過能源管理系統先進的控制策略逐步完成園區用電從傳統的“以需定供”向“以供定需”的轉變，完成光伏、儲能、充電樁、配電之間的多能流穩控及多場景經濟調度。項目建成投運后，可提升園區整體用能效率與效益，樹立儲能產業穩健發展新標桿。

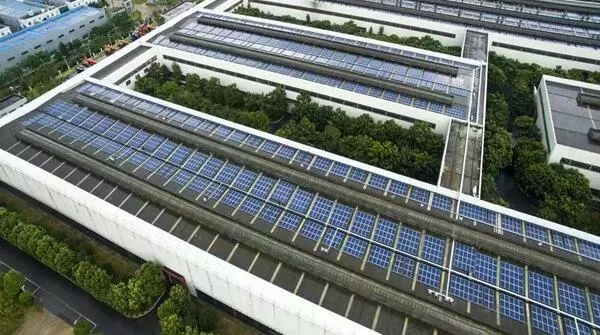

光伏分布式屋頂太陽能電站項目

華自科技子公司湖南格萊特新能源發展有限公司承建的三一重工（寧鄉產業園區）6MW彩鋼屋頂光伏電站項目。項目總裝機容量6MWp，年發電量570萬千瓦時。

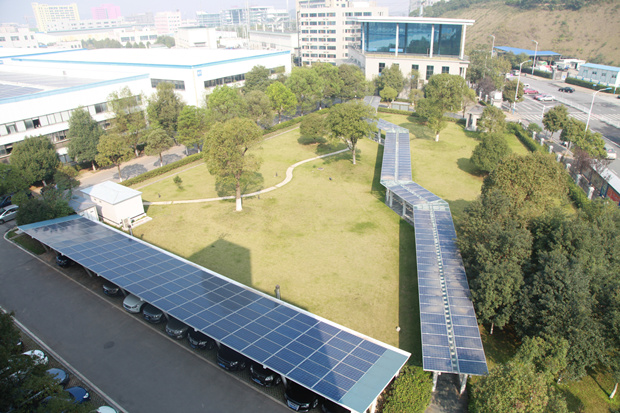

華自科技500KWP分布式太陽能光伏發電項目

華自科技廠區500kWp分布式光伏并網發電系統分三個區域布置（其中彩鋼瓦屋面分布式太陽能光伏發電系統約440kWp，太陽能光伏車棚系統18kWp，太陽能光伏走廊系統40kWp），整個系統采用了2567塊195Wp晶硅太陽能電池組件，直流額定發電總功率500.565kWp，采用分散安裝，集中逆變，就近接入，自發自用、余量上網的原則。

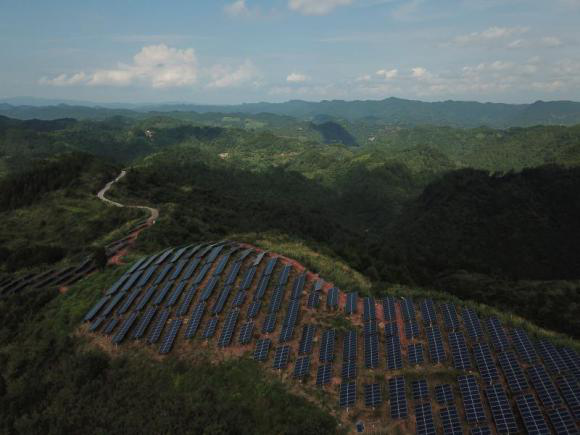

婁底市新化縣桑梓鎮分布式地面光伏電站項目

由中電投電力工程有限公司自主投資，華自科技子公司湖南格萊特新能源發展有限公司承建的婁底新化桑梓鎮19.97MW地面光伏電站項目。每年發電量近2000萬kW·h。

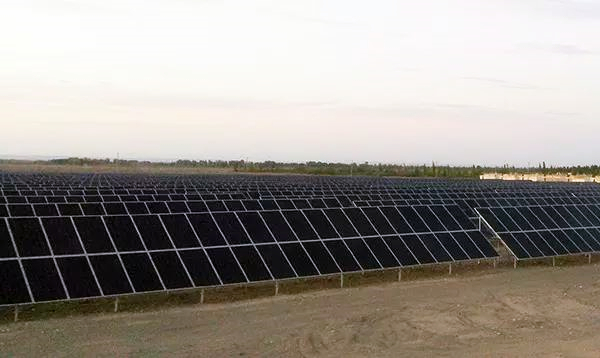

甘肅省酒泉下河清南灘大型地面光伏發電站項目

甘肅省酒泉下河清南灘大型地面光伏發電站由酒泉市易順杰新能源有限公司投資建設，項目裝機容量10MWp，于2015年7月正式并網發電。

華自科技主要提供該項目中所需的光伏電站箱變-逆變器室及匯流箱監控系統、后臺監控中心系統、繼電保護及安全自動裝置、直流電源系統及計量系統等設備的設計、生產及現場調試工作。系統結構為全分布、全開放式的，便于功能和硬件的擴充，能充分保護應用資源和投資，通過電站遠方、現地控制方式實現“無人值班（少人值守）”。
