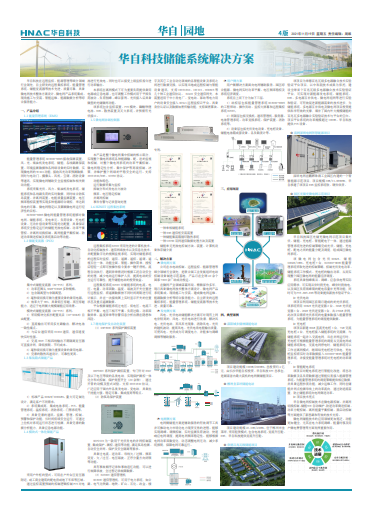

華自科技在遠程監控、能源管理等細分領域
行業領先，自主研發的遠程集控系統、能量管理
系統、儲能變流器等技術先進、質量可靠，具備
微電網技術整體方案設計、微電網產品系統集成、
現場施工與安裝、智能運維、能源數據分析等綜
合服務能力。
一、產品介紹
1.1 能量管理系統（EMS）
能量管理系統 HZ3000-MEMS 接收保測裝置，
風、光、柴油機發電系統，儲能，各線路測保裝
置、環境監測數據和各網絡設備的實時數據，實
現微電網的 SCADA 功能，接收風光功率預測數據，
同時與電動門、攝像頭、風機、空調、消防設備
等通訊，實現微電網輔助安全監視控制和相關聯
動功能。
系統采集光伏、風力、柴油機發電系統、儲
能系統和各線路負荷的實時數據，同時結合防孤
島裝置、并離網裝置、電能質量監測裝置、電壓
頻率穩控裝置等實現多種能源綜合調控，來達到
供電的可靠、微電網穩定以及兼顧微電網運行經
濟性的目標。
HZ3000-MEMS 微電網能量管理系統能夠?qū)ξ?
電網、儲能系統、發電單元、負荷設備、充電樁
設備、無功補償設備等實現優化配置，具備保證
系統安全穩定運行的儲能充放電控制、功率平衡
管控、并離網切換控制、離網能量平衡控制、防
逆功率倒送控制及系統黑啟動等功能。
1.2 儲能變流器（PCS）
集中式儲能變流器（HZ-PCS）系列：
1）功率范圍從 50kW~630kW 多種規格；
2）包含隔離型與非隔離型；
3）毫秒級切換可做為重要設備的備用電源；
4）效率大于 98%，具備低壓穿越、高壓穿越能力，適應于電網側大規模儲能應用場景。
模塊式儲能變流器（HZ-PCS）系列：
1）采用模塊化拓?fù)渑渲渺`活（50~500kW) 自
由配置。
2）直流輸出可采用多支路輸出，解決電池
一致性痛點。
3）與后臺通信采用 61850 通信，通信速度
快實時性強。
4）交流 380V 三相四線輸出不需隔離變壓器
可直接并網，降低損耗、節約成本。
5）毫秒級切換可做為重要設備的備用電源。
6）完善的散熱風道設計，可靠性更高。
1.3 集裝箱式儲能產品
1）標準產品 500kW/1000kWh, 量大可定制化
設計，滿足客戶不同需求；
2）系統集成高，集成電池系統、PCS、能量
管理系統、溫控系統、消防系統、門禁系統等；
3）具備完善的通訊、監測、管理、控制、
預警和保護功能，長時間持續安全運行，可通過
上位機對系統運行狀態進行檢測，具備完善的數
據分析能力，具備應急電源功能。
1.4 模塊式一體化儲能產品
采用戶外柜的型式 , 可用在戶外臺區變壓器
附近，或工商業建筑的配電房或地下車庫等區域。
通過監控裝置預制的控制邏輯控制 PCS 對電
池進行充放電 , 同時也可以接受上級監控指令進
行功率輸出。
本系統在離網模式下可為重要負荷提供備用
電源或應急電源 , 也可調整工作模式用于平抑負
荷波動 , 負荷削峰 , 峰谷套利。光伏接入后具備
微型的光儲微網功能。
該系統包含監控裝置、PCS 模塊、磷酸鐵鋰
電池、BMS、散熱裝置及滅火系統 , 并預留有光
伏接口。
1.5 微電網協調控制器
本產品是整個微電網集中控制的核心部分，
實現整個微電網系統各種能源輸、配、送的監視
和控制，對整個微電網系統的功率平衡控制、
微電網穩定性分析、集中保護等高級控制、決
策，并維護整個網絡的平穩安全的運行。支持
IEC61850/MMS、GOOSE 協議。
功能和特色：
運行數據采集與監控
抑制分布式發電出力波動
頻率、電壓穩定控制
并離網控制
事件告警與記錄查詢處理
1.6 HZNET 遠程集控系統
遠程集控系統 HZNET 采用先進的計算機技術、
自動化控制技術、通信網絡技術以及信息化技術，
并配置數字化的視頻監視系統，實現對儲能系統
的遠程實時監控，遙信、遙測、遙控、遙調、遙
視五位一體，功能全面、智能、操作簡單，授權
后輕輕一點即可按操作指令要求一鍵開停機；流程自動執行，遇到異常情況時根據工況自動安全
的處理，減少電站運行維護人員，提高電站的安
全運行可靠性，提升儲能電站的投資效益。
遠程集控系統 HZNET 對儲能系統的電流、電
壓、電量、功率因數、溫度、諧波及開關位置進
行遠程監控，將遙測數據按不同時間周期進行統
計展示，并在一次接線圖上實時顯示開關的位置
狀態及重點遙測數據。
平臺根據儲能系統過電壓、低電壓、電流三
相不平衡、電壓三相不平衡、負荷過載、功率因
數異常、溫度異常等告警信息分析出潛在隱患和風險。
1.7 繼電保護及自動化裝置
（1）DMP300C 系列保護測控裝置
DMP300C 系列保護測控裝置，專門針對 35KV
及以下電壓等級的各類電站，實現保護測控一體
化分布式控制，保護類型齊全（20 余種），通過
開普的動模及型式試驗。支持 IEC61850 協議，
廣泛應用于國內外各類發電站、變電站，具備抗
干擾能力強、穩定可靠、集成度高等特點.
（2）防孤島保護裝置
HZP251B 為一款用于光伏發電的并網控制裝置，集成保護、測控、通信等功能，滿足孤島檢測、
自動安全并網、保護及安全隔離等要求。
具備過電流、逆功率、母線欠 / 過頻、頻率
突變、欠 / 過壓、電壓諧波、正序分量方向閉鎖等功能。
具有事故順序記錄和事故追憶功能，可以進
行故障錄波，全過程記錄故障數據。
（3）HZ300C 通信管理機
HZ300C 通信管理機，可用于電力系統，如公
路、電氣化鐵路、地鐵、礦山、石化、冶金、樓
宇及其它工業自動化領域的各智能設備及系統之
間進行數據交換，以實現當?shù)鼗蜻h(yuǎn)程控制與智能
設備通訊，支持 IEC61850、IEC101、MODBUS 等
幾十種工業通信協議。 HZ401 安全通信網關，本
裝置適用于中小發電廠、變電站、泵站等電力用
戶的設備安全接入 HZNet 遠程監控云平臺。具備
身份認證以及數據加密傳輸功能，支持國密算法。
專利：
一種單相儲能系統
一種 EMS 通信柜安裝裝置
一種儲能集裝箱循環散熱系統
一種 GOOSE 雙網通信數據處理方法及裝置
儲能單元充放電控制方法、裝置、計算機設
備和存儲介質
二、解決方案
? 微電網方案
公司在水電站控制、遠程監控、能源管理等
細分領域行業領先，是聯合國工業發展組織電站
控制設備制造示范基地，產品已在全球 40 余個
國家 7000 余廠站成功投運。
在微網產業領域謀篇布局、精耕深作多年，
現已具備微電網技術整體方案設計、微電網產品
系統集成、現場施工與安裝、建成微電網運維、
能源數據分析等綜合服務能力。自主研發的遠程
集控系統、能量管理系統、儲能變流器等技術先
進、質量可靠。
? 發電側方案
風電、光伏電站儲能解決方案可對現有上網
電價較高的，風電、光伏電站進行改善，解決風
電、光伏電站，棄風棄光現象，消除風電、光伏
的隨機波動，提高風電、光伏電場電能輸出質量，
可使風電、光伏成為可調度電力，并能參與調峰
調頻等輔助服務。
? 電網側方案
電網側儲能方案是輔助服務的有效調節工具
并可推動電力市場化電力現貨交易的進程。能夠
實現調峰、調頻控制，實時監測負荷波動，快速
響應電網調度，提高電網頻率穩定性。能夠根據
電網功率因數變化，動態調整電網無功，減少系
統損耗，保障電網可靠運行。
? 用戶側方案
用戶側解決方案面向電網輔助服務、園區綜
合能源、微電網實時功率平衡、電壓頻率穩控及
系統經濟調度。
系統自上而下分為如下三層：
1）站控層包括能量管理系統 HZ3000-MEMS
的工程師站、操作員站、監控大屏幕和遠程集控
系統 HZNET；
2）間隔層包括交換機、通訊管理機、服務器、
電池管理系統、功率變換系統、保護裝置、消防
系統等；
3）設備層包括光伏發電設備、充電樁設備、
儲能電池箱成套設備、各負載表計等。
三、應用場景
四、典型案例
◎ 邵陽城步儒林儲能電站
項目建設規模 100MW/200MWh, 總投資約 4 億
元，由長沙華能自控投資、華自科技 EPC 總承包，
是湖南省內最大裝機的電網側儲能項目。
◎ 郴州韭菜坪儲能電站
項目建設規模 22.5MW/45MWh, 位于郴州市韭
菜坪，采用租賃模式，包含電池系統、變流升壓艙、
EMS，華自科技提供變流升壓艙。
◎ 常德百兆瓦級儲能項目
該項目為常德百兆瓦級多電源融合技術實驗
驗證平臺項目，以中科院技術成果為依托，建
設全球首個百兆瓦級多電源融合技術實驗驗證
平臺，可實現對新能源發電系統、儲能系統、
EMS、多電源互補供電、微電網組網等進行實驗
和驗證，可有效促進新能源裝備的技術進步，為
儲能系統、多電源互補供電及微電網項目投資提
供科學有效的支撐，填補了國內外大規模儲能的
百兆瓦多電源融合實驗驗證技術與平臺的空白。
項目平臺系統的功率規模超過 100MW。華自科技
提供 PCS 設備
◎ 南網深圳電網智慧能源項目
深圳電網在鵬輝珠海工業園區內建的一個智
慧能源示范項目，項目規模 5MW/15.889MWh，華自承建了該項目 EMS 監控系統軟、硬件供貨。
◎ 園區光儲充微電網示范項目
華自科技園區光儲充微電網示范項目集光伏、儲能、充電樁、智能配電于一體，通過能源
管理系統先進的控制策略完成光伏、儲能、充電樁、配電之間的能量分配及調度，組成園區微電網系統。
該 微 電 網 包 含 光 伏 500kW、 儲 能
500kW/1MWh、充電樁 7 臺，HZ3000-MEMS 能量管
理系統采取先進的控制策略，控制光伏發電功率、
儲能系統工作模式、充電樁的輸出功率，從而實
現整個園區微電網的能量經濟調度。
系統具備削峰填谷、調峰、應急供電等實際
應用需求，可實現谷價時段充電，峰價時段放電，
以及園區負荷高峰期的配電容量補充等功能，同
時可為 PCS、BMS、EMS等設備提供新技術驗證平臺。
? 光伏電站
該項目利用園區前期已建成的的光伏系統，
該系統采用 100kW 光伏逆變器 2 臺、50kW 光伏逆
變器 1 臺、20kW 光伏逆變器 1 臺，共 270kW 并網，
此次項目需將光伏系統的電量參數接入能量管理
系統，為能量管理系統的調度提供數據。
? 充電樁
該項目新建 60kW 直流充電樁 1 臺，7kW 交流
充電樁 4 臺，充電樁接入儲能系統的交流側，與
儲能系統一起并入交流電網，當在并網運行時，
充電樁可根據能量管理系統的調度從交流電網或
儲能系統取電，交流電網停電時，儲能系統可以
工作在離網模式，繼續給充電樁進行供電，充電
樁監控將實時功率數據接入 HZ3000-MEMS 能量管
理系統，并接受能量管理系統對充電樁的功率調節。
? 智能配電系統
該項目對配電系統進行智能化改造，將總功
率數據及各負荷數據通過智能儀表接入能源管理系統。為能量管理系統的調度策略提供相應數據，
并具備遠程抄表功能，減少運維工作，同時在儲
能并網點檢測母線上的功率流向，通過防逆流裝置，防止儲能系統向電網倒送功率。
? 項目技術亮點
華自微電網控制技術在微電源控制、并離網
切換控制、儲能 SOC自動維護、防逆功率倒送控制、
功率分配控制、離網能量平衡控制、黑啟動控制
等方面提供了新思路和有效的技術支持。
微電網儲能技術的應用領域更加寬泛、功能
更加健全，尤其在電力系統調峰、能量時移及用
戶側電費管理等方面發揮重要作用。
|
